水喷雾灭火系统安装

                                                   源引自：水喷雾灭火系统技术规范 GB50219-2014

8.3.1 系统的下列施工，除应符合本规范的规定外，尚应符合现行国家标准《工业金属管道工程施工规范》GB 50235、《现场设备、工业管道焊接工程施工规范》GB 50236的规定。
    1 管道的加工、焊接、安装；
    2 管道的检验、试压、冲洗、防腐；
    3 支、吊架的焊接、安装；
    4 阀门的安装。
8.3.2 系统与火灾自动报警系统联动部分的施工应符合现行国家标准《火灾自动报警系统施工及验收规范》GB 50166的规定。
8.3.3 系统的施工应按本规范表D.0.3～表D.0.7记录。

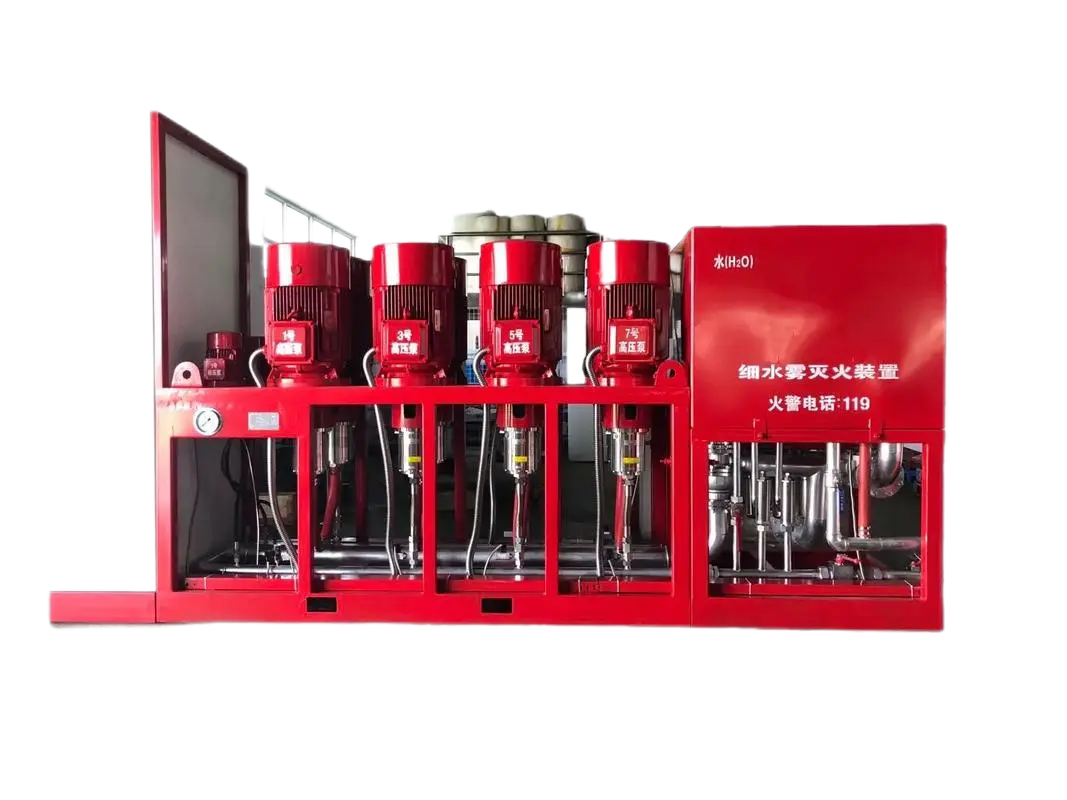

8.3.4 消防泵组的安装应符合下列要求：
    1 消防泵组的安装应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB 50231和《风机、压缩机、泵安装工程施工及验收规范》GB 50275的规定。
    2 消防泵应整体安装在基础上。
    检查数量：全数检查。
    检查方法：直观检查。
    3 消防泵与相关管道连接时，应以消防泵的法兰端面为基准进行测量和安装。
    检查数量：全数检查。
    检查方法：尺量和直观检查。
    4 消防泵进水管吸水口处设置滤网时，滤网架应安装牢固，滤网应便于清洗。
    检查数量：全数检查。
    检查方法：直观检查。
    5 当消防泵采用柴油机驱动时，柴油机冷却器的泄水管应通向排水设施。
    检查数量：全数检查。
    检查方法：直观检查。
8.3.5 消防水池（罐）、消防水箱的施工和安装应符合下列要求：
    1 应符合现行国家标准《给水排水构筑物工程施工及验收规范》GB 50141、《建筑给水排水及采暖工程施工质量验收规范》GB 50242的规定。
    检查数量：全数检查。
    检查方法：对照规范及图纸核查是否符合要求。
    2 消防水池（罐）、消防水箱的容积、安装位置应符合设计要求。安装时，消防水池（罐）、消防水箱外壁与建筑本体结构墙面或其他池壁之间的净距应满足施工或装配的需要。
    检查数量：全数检查。
    检查方法：对照图纸，尺量检查。
8.3.6 消防气压给水设备和稳压泵的安装应符合下列要求：
    1 消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。
    检查数量：全数检查。
    检查方法：对照图纸，直观检查。
    2 消防气压给水设备的安装位置、进水管及出水管方向应符合设计要求。
    检查数量：全数检查。
    检查方法：对照图纸，尺量检查和直观检查。
    3 消防气压给水设备上的安全阀、压力表、泄水管、水位指示器、压力控制仪表等的安装应符合产品使用说明书的要求。
    检查数量：全数检查。
    检查方法：对照图纸核查。
    4 稳压泵的安装应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB 50231、《风机、压缩机、泵安装工程施工及验收规范》GB 50275的规定。
    检查数量：全数检查。

    检查方法：对照规范及图纸核查是否符合要求。

8.3.7 消防水泵接合器的安装应符合下列要求：
    1 系统的消防水泵接合器应设置与其他消防系统的消防水泵接合器区别的永久性固定标志，并有分区标志。
    检查数量：全数检查。
    检查方法：直观检查。
    2 地下式消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖，并应在附近设置指示其位置的永久性固定标志。
    检查数量：全数检查。
    检查方法：直观检查。
    3 组装式消防水泵接合器的安装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统；整体式消防水泵接合器的安装应按其使用安装说明书进行。
    检查数量：全数检查。
    检查方法：直观检查。
8.3.8 雨淋报警阀组的安装应符合下列要求：
    1 雨淋报警阀组的安装应在供水管网试压、冲洗合格后进行。安装时应先安装水源控制阀、雨淋报警阀，再进行雨淋报警阀辅助管道的连接。水源控制阀、雨淋报警阀与配水干管的连接应使水流方向一致。雨淋报警阀组的安装位置应符合设计要求。
    检查数量：全数检查。
    检查方法：检查系统试压、冲洗记录表，直观检查和尺量检查。
    2 水源控制阀的安装应便于操作，且应有明显开闭标志和可靠的锁定设施；压力表应安装在报警阀上便于观测的位置；排水管和试验阀应安装在便于操作的位置。
    检查数量：全数检查。
    检查方法：直观检查。
    3 雨淋报警阀手动开启装置的安装位置应符合设计要求，且在发生火灾时应能安全开启和便于操作。
    检查数量：全数检查。
    检查方法：对照图纸核查和开启阀门检查。
    4 在雨淋报警阀的水源一侧应安装压力表。
    检查数量：全数检查；
    检查方法：直观检查。
8.3.9 控制阀的规格、型号和安装位置均应符合设计要求；安装方向应正确，控制阀内应清洁、无堵塞、无渗漏；主要控制阀应加设启闭标志；隐蔽处的控制阀应在明显处设有指示其位置的标志。
    检查数量：全数检查。
    检查方法：直观检查。
8.3.10 压力开关应竖直安装在通往水力警铃的管道上，且不应在安装中拆装改动。压力开关的引出线应用防水套管锁定。
    检查数量：全数检查。
    检查方法：直观检查。
8.3.11 水力警铃的安装应符合设计要求，安装后的水力警铃启动时，警铃响度应不小于70dB（A）。
    检查数量：全数检查。
    检查方法：直观检查；开启阀门放水，水力警铃启动后用声级计测量声强。
8.3.12 节流管和减压孔板的安装应符合设计要求。
    检查数量：全数检查。
    检查方法：对照图纸核查和尺量检查。
8.3.13 减压阀的安装应符合下列要求：
    1 减压阀的安装应在供水管网试压、冲洗合格后进行。
    检查数量：全数检查。
    检查方法：检查管道试压和冲洗记录。
    2 减压阀的规格、型号应与设计相符，阀外控制管路及导向阀各连接件不应有松动，减压阀的外观应无机械损伤，阀内应无异物。
    检查数量：全数检查。
    检查方法：对照图纸核查和手扳检查。
    3 减压阀水流方向应与供水管网水流方向一致。
    检查数量：全数检查。
    检查方法：直观检查。
    4 应在减压阀进水侧安装过滤器，并宜在其前后安装控制阀。
    检查数量：全数检查。
    检查方法：直观检查。
    5 可调式减压阀宜水平安装，阀盖应向上。
    检查数量：全数检查。
    检查方法：直观检查。
    6 比例式减压阀宜垂直安装；当水平安装时，单呼吸孔减压阀的孔口应向下，双呼吸孔减压阀的孔口应呈水平。
    检查数量：全数检查。
    检查方法：直观检查。
    7 安装自身不带压力表的减压阀时，应在其前后相邻部位安装压力表。
    检查数量：全数检查。

    检查方法：直观检查。
