防火门监控系统的组成

防火门监控系统的组成

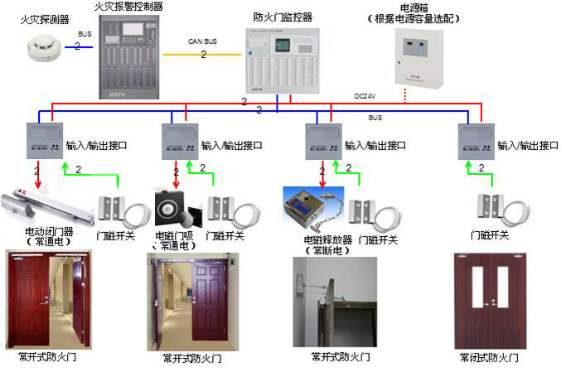

防火门监控系统主要由防火门监控器、防火门监控模块、电动闭门器、电磁释放器、门磁开关等组成。

1、防火门监控器

防火门监控器为防火门监控系统的核心。防火门监控器通过现场控制装置（常开、常闭门）、门磁开关、电动闭门器、电磁释放器开关等装置，实现对防火门打开或关闭状态的监视与控制；当系统中设置有图形显示装置时，防火门监控器应将防火门状态信息反馈至图形显示装置；对防火门处于非正常打开的状态或非正常关闭的状态给出报警提示；当火灾发生时，接收消防联动控制器火警信号，受控断电后自行关闭常开防火门。

2、防火门监控模块

防火门监控模块主要用于控制电磁释放器、电动闭门器，并接受门磁开关的信号。防火门监控模块分为常闭监控模块和常开监控模块，常闭监控模块的常规状态为关闭状态，常开监控模块的常规状态为打开状态，当状态发生变化时，监控模块做出反应并上传给防火门监控器。

3、电动闭门器与电磁释放器

电磁释放器常与普通机械闭门器配套使用功能和电动闭门器一致，用于常开防火门，与防火门监控模块连接，实现远程控制常开防火门的关闭，并反馈防火门的状态。
4、门磁开关

门磁开关由两块磁铁组成，一块永磁铁安装在门边上，另一块门磁安装在门框上，当门闭合时，两块门磁相吸，反馈防火门闭合信号；当门打开时，两块门磁分开，反馈防火门打开信号。与防火门监控模块连接，监控防火门开关状态，反馈防火门状态信号至消防控制室的防火门监控器。
